φ168-520雷射切管機｜碳鋼不鏽鋼管坡口切割｜長度4-10M｜常州海寶

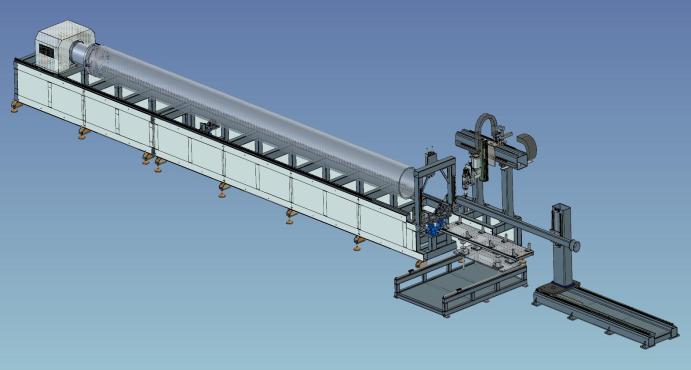

設備機械設計技術說明（關鍵詞：激光切管機）



1、加工工件規格：無縫鋼管（碳鋼或不銹鋼管）外徑：φ168 ≤ 鋼管直徑 ≤ φ520，鋼管長度：4 ~ 10 米，單支鋼管重量：≤ 2 噸。

2、鋼管定尺切割常規長度：200 ~ 2500 mm，長度公差 +2 / +4 mm。鋼管坡口角度：37.5° ± 1°，激光切管機之切割頭旋轉角度由系統指令動作，確保切割後之鋼管兩端皆為坡口形狀（無鈍邊）。

3、主床身應設置多套可升降托架（至少 2 套），托架頂部配置數組萬向球，用以支撐鋼管（涵蓋所有規格）。升降托架需配備導柱導套、升降絲桿及減速機，其高度位置須與鋼管直徑相符，並由系統控制，以滿足工件於 Y 軸移動時之剛性需求。

4、為確保切割後鋼管內壁不受切割飛濺損傷，須配置一套活動尾接手，用以收集切割飛濺殘渣。活動接手移動距離需符合設計規格（除塵器由需求方自行採購），並由系統控制。

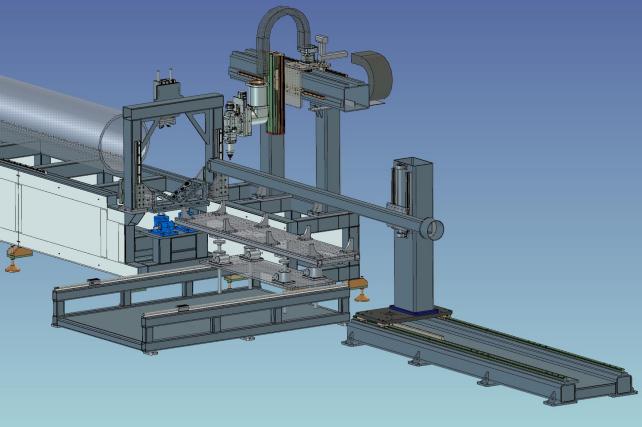

5、切割後鋼管之受料台架（小車）：須配置一套可依鋼管規格上下調整位置之受料裝置，並可橫向移出，再由人工將鋼管取走或吊運移出此生產線（詳見示意圖）。
